보일러의 송기장치의 추가내용, 분출장치

증기해더(steam header)

보일러 주증기관과 사용 측 증기관 사이에 설치하여 사용처에 증기를 공급해 주는 압력용기이다.

장점

증기 사용처에 증기 공급 및 차단이 용이하다.

증기 수요에 대응하기 쉽다.

불필요한 배관에 증기가 공급하지 않기 때문에 열손실을 방지할 수 있다.

크기

증기 해더에 부착되는 지름이 가장 큰 배관의 2배가 되도록 한다.



신축이음 장치(expansion joint)

열팽창으로 인한 배관의 신축을 흡수 완화시켜 장치 파손 및 고장을 방지하기 위하여 배관 중에 설치하는 것이다.

루프형(loop type)

강관을 원형으로 성형하여 원형 부분에서 배관의 신축을 흡수하는 것으로 신축곡관 이라고 한다.

슬리프형(sleeve type)

슬리브와 본체 사이에 패킹을 넣어 저압증기 배관 및 온수 배관의 신축을 흡수하는 데 사용한다

벨로즈형(bellows type)

온도변화에 따른 배관의 신축을 주름통(bellows)에서 흡수하는 것으로 일명 팩리스형(packless type)이라고 한다.

스위블이음(swivel)

2개 이상의 엘보를 사용하여 이음부 나사의 회전을 이용하여 배관의 신축을 흡수하는 것으로 증기 및 온수난방용 배관에 사용되나, 누설의 우려가 크다.

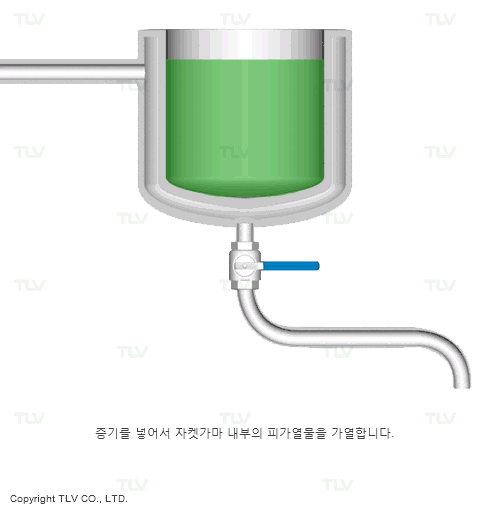

증기 트랩(steam trap)

https://www.tlv.com/global/KR/steam-theory/what-is-a-steam-trap.html 가져옴

증기 사용설비 및 배관 내의 응축수를 제거하여 증기의 잠열을 유효하게 이용할 수 있도록 하고, 수격작용을 방지하는 역할을 한다.

구분	작동원리	종류
기계식 트랩	증기와 응축수의 비중차를 이용한다.	상향 버킷식, 하향버킷식, 레버 플로트식,  자유플로트식이 있다.
온도 조절식 트랩	증기와 응축수의 온도차를 이용한다.	바이메탈식, 벨로즈식이 있다.
열역학적 트랩	증기와 응축수의 열역학적, 유체역학적 특성차 이용한다.	오리피스식,디스크식이 있다.

구비조건

마찰저항이 적어야 한다.

내식성, 내구성이 좋아야 한다.

공기를 빼내기 좋아야 한다.

응축수의 연속 배출이 용이해야 한다.

압력과 유량에 따른 작동이 확실해야 한다.



증기트랩 사용 시 장점

수격작용(water hammer) 방지한다.

장치 내 부식을 방지한다.

열효율 저하를 방지한다.

관내 마찰저항 감소된다.



설치 시 주의사항

트랩 입구 측에 여과기(strainer)를 설치해야 한다.

바이패스 라인을 설치하여 고장에 대비해야 한다.

증기 사용설비와 트랩의 거리는 최단거리를 유지해야 한다.

트랩의 위치는 설비 배수 위치보다 낮아야 한다.

적당한 배관을 선택하고, 곡선부는 가능한 짧게 해야 한다.

증기 축열기(steam accumulator)

보일러에서 과잉 발생한 증기를 저장하고 부하가 증가하면 증기를 공급하여 증기 부족을 해소하는 장치이다.

변압식

고압 증기를 물에 통과시키고 응축시켜 저장하고, 부하가 증가하면 저압의 증기상태로 하여 이용하는 형식으로 증기 측에 설치한다.

정압식

부하 감소 시 여분의 관수나 증기로 급수를 예열하고 부하가 증가하면 급수하여 연소량은 일정한 상태가 유지되면서 다량의 고압증기를 얻는 방식으로 급수 측에 설치한다.



응축수 회수기

고온의 응축수를 온도강하 없이 보일러에 급수할 수 있는 장치로서 연료절감, 수처리 비용절감, 급수용의 용수 절감 등의 효과를 얻을 수 있다.

분출장치

분출장치 종류

수면 분출장치(연속 분출장치)

안전 저수위 선상에 설치하여 유지분, 부유물을 제거하여 프라이밍, 포밍 현상을 방지한다.

수저 분출장치(단속 분출장치)

동체 아래 부분에 있는 스케일이나 침전물, 농축된 물 등을 외부로 배출시켜 제거한다.

설치목적

슬러지 생성 및 스케일 방지 한다.

보일러수의 pH 조절한다.

프라이밍, 포밍 현상을 방지한다.

보일러수의 농축방지 및 순환을 양호하게 유지한다.

고수위 방지한다.

세관작업을 후 폐액을 배출시키기 위하여 사용한다.

분출을 행하는 시기

부하가 가장 가벼울 때이다.

보일러 가동 전 사용한다.

프라이밍, 포밍 현상이 발생할 때 사용한다.

고수위 일 때 사용한다.

분출 방법 및 주의사항

2인 1조가 되어 분출작업을 해야 한다.

분출량이 많아도 안전저수위 이하로 하지 않아야 한다.

2대의 보일러를 동시에 분출시키지 않아야 한다.

밸브 및 콕(cock)은 신속히 개방해야 한다.

분출량을 농도 측정에 의하여 결정해야 한다.

분출 도중 다른 작업을 하지 않아야 한다.

분출량 계산

1일 분출량

X=W(1-R) d/r-d

응축수 회수율

R=(응축수 회수량/실제증발량) x100

분출률 [%] = (d/r-d) x100



여기서,

X : 1일 분출량[kg/day]

W : 1일 급수량[kg/day]

R : 응축수 회수율[%]

d : 급수 중이 허용 고형분[ppm]

r : 관수의 고형분[ppm]
