커패시터 Capacitor (=콘덴서)

 커패시터란 전기를 저장할 수 있는 장치 즉 우리말로는"축전기" 라고 한다.
커패시터는 기본적으로는 2장의 전극판을 대향시킨 구조로 되어 있다. 여기에 직류전압을 걸면,각 전극에 전하 라고하는 전기가 축적되며 축적하고 있는 도중에는 전류가 흐른다. 축적된 상태에서는 전류는 흐르지 않게 된다.

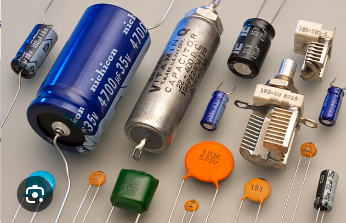

 작은 부하에 충전된 케패시터를 연결하면 커패시터가 완전히 방전될 때까지 해당 부하에 전압이 공급되기 시작합니다. 커패시터는 다향한 형태를 가지고 있으며, 그 값은 파라드(F)단위로 측정됩니다.

커패시턷스(C) : 정전용량이란 단자에 1v 전원이 연결되어 있을 때 커패시터에 이동하는 전하량을 의미합니다.

방정식으로 표현하면 C=Q/V

C=커패시터스의 파라드(F), Q=쿨롱의 전하, V= 전압

◈ 커패시터 기능

1.백업 용도

 배터리로서의 기능을 이용하여 전원 순단 시 및 IC의 구동 스피드가 급격히 빨라짐에 따라, 부하전류가 증가한 경우, 전원으로부터의 라인 전압이 강하하여, IC의 오동작을 초래하는 경우가 있습니다.
이를 방지하기 위해, 전원 라인 정상 시에 커패시터가 축적해 놓은 전기를 IC 측에 공급하여 전원 라인 전압을 일시적으로 유지합니다.

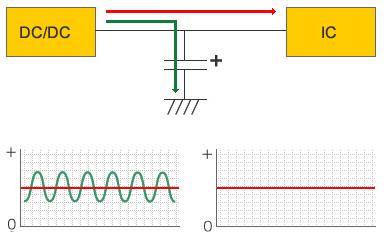

2.디커플링 용도

교류가 흐르는 특성을 이용하여 안정된 직류 전압을 공급하기 위해, 전원 라인에 중첩되는 외부로부터의 유도 노이즈 또는 고속 회로 구동에 의한 고주파 노이즈를 제거하는 기능. 일반적인 전원 회로에서 사용 가능합니다.

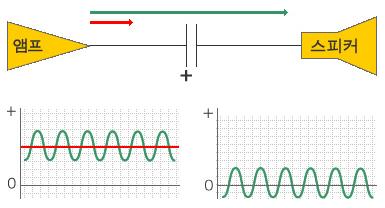

3.커플링 용도

전단 회로의 직류 바이어스 전압을 제거하여, 교류 신호 전압만 후단 회로에 전달합니다. 일반적으로 오디오 회로에서 사용됩니다.
