에너지관리기사 실기 필답유형(대류, 복사)

* 대류 열전달 : 고체 표면에 접하는 유체 사이의 열전달

*복사 열전달 : 물체 표면에서 방사에너지가 다른 물체에 접촉하여 그 일부가 흡수하고 다른 일부는 반사되고 나머지는 투과한다. 비율은 흡수율 α , 반사율 γ, 투과율 t

[α+ γ+ t=1 관계과 성립]

기체 (흡수율 α  반사율 γ =0 , 투과율 = 1)

고체  ( 흡수율 α ≒1 [불투명] / 흡수율 α  =1[흑체] , 투과율 = 0)

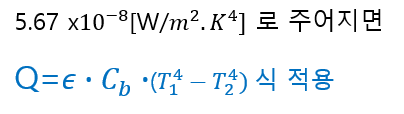

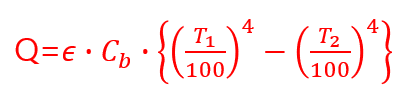

Cb : 스테판 볼츠만 상수 =>

ϵ :  방사율

기출

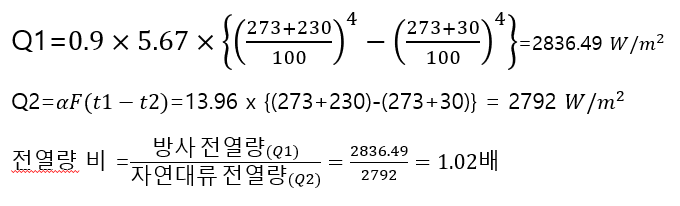

외기온도 30℃일 때 표면온도 230 ℃인 관표면에서 방사에 의한 전열량은 자연대류에 의한 전열량의 몇 배가 되는지 계산하시오.

(단, 방사율은0.9, 스테판-볼츠만 상수는 5.67 [W/㎡.k^4], 대류열전달계수는 13.96  [W/㎡.k].)

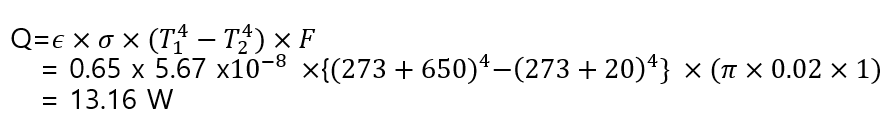

외경 20mm 이고 표면온도가 65℃인 증기배관이 20 ℃ 상태의 실내에 노출되어 있을 때 배관 길이 1m에서 방사되는 열량W을 계산하시오(단, 방사율은 0.65이고, 스테판 본츠만 상수는 5.67 x10^(-8)  이다.)
