릴레이 Relay

이미지 출처 디바이스 마트

On OFF 있는 일종의 '스위치'입니다.

일반적인 스위치는 수동으로 On Off 를 해주지만 릴레이는 자동으로 On OFF를 해줍니다.

릴레이(RELAY)는 내부에 전자석(코일)을 포함하고 있습니다. 전자석은 전류가 흐르면 자석이 되는 성질을 가지고 있습니다.

전원을 공급하여 전자석에 전류가 흐르게 되면 자화가 되어 옆에 있는 철판을 끌어당겨 스위치가 On이 되는 형태입니다.



릴레이 종류

구조에 의한 분류

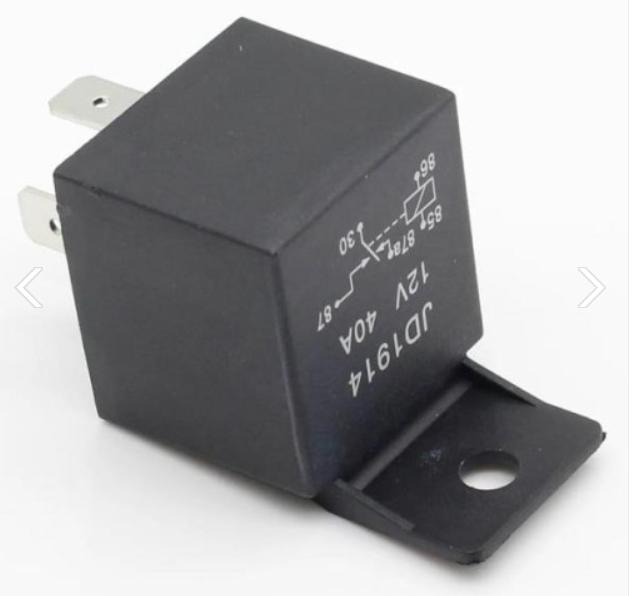

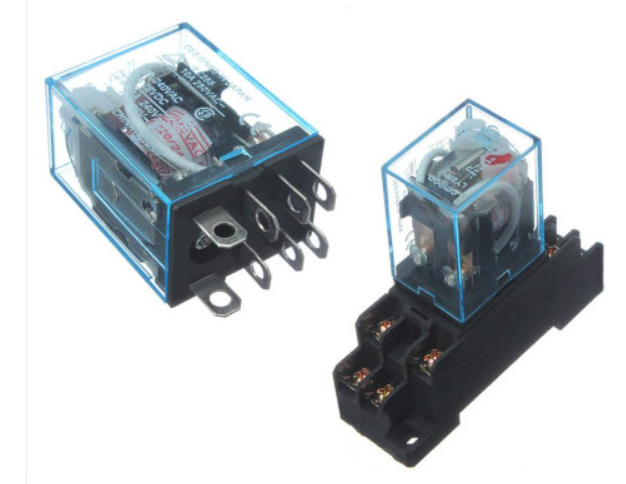

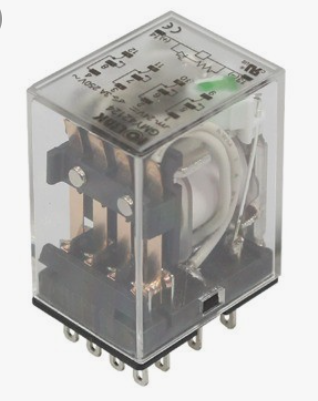

◈ 전자기 릴레이 (RELAY)

=> 일반적인 릴레이라고 하며 과전압·전류에 강하며 노이즈가 발생한다는 단점이 있습니다.

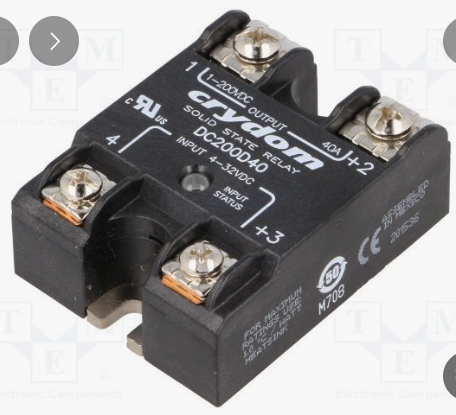

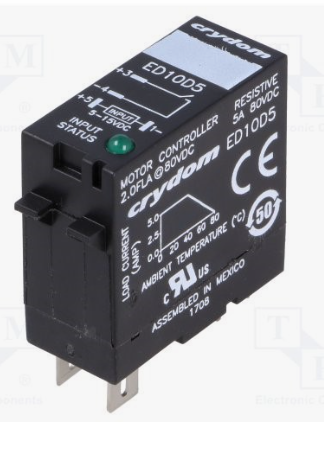

◈무접점 릴레이(SSR)

=> 반도체 소자를 이용하여 소형, 경량화시킨 전자기 노이즈가 거의 없는 릴레이입니다.





♨릴레이 (RELAY) 회로

릴레이 회로는 보통 릴레이 본체에 그려져 있다.

릴레이 (RELAY) 의 접점의 전류가 흐를때만 동작을 하며 전류가 차단될시 스프링의 힘에 의하여 초기 상태로 복귀한다.

커먼(c)접점과 a접점(상시 열림)  b접점(상시 닫힘)을 사용하여 원하는 출력으로 회로를 만들수 있다.

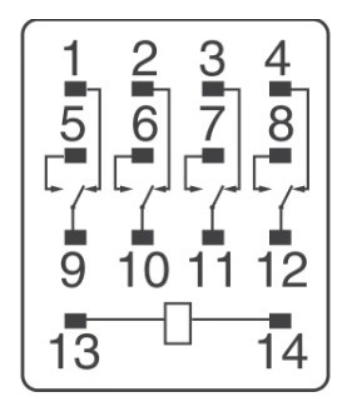

릴레이 (RELAY) 본체에 그려져있는 회로에  각 숫자는 릴레이 핀의 숫자를 의미한다.
