전기 (멀티) 테스터기 사용법

 전기는 눈에 보이지 않기 때문에 멀티테스터기 또는 검전기로 측정을 통하여 전기가 흐르는지 흐르지 않는지 판별을 하여야 합니다.

테스터기 정말 종류가 다양합니다.

검색 을 하면 200만개의 테스터기가 나옵니다. 그중에  본인이 사용이 쉽고 가성비와 품질이 좋아야 합니다.

사용법은 어느 테스터기나 비슷합니다. 그중에 제가 많이 쓰고 대중적으로 사용되고 있는 기준으로  후크메타 (HIOKI 3280-10F) 설명합니다.

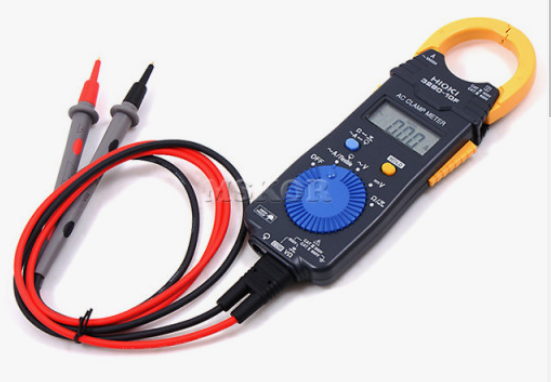

HIOKI   3280-10F



리드선 2개와 테스터기 본체의 구성으로 되어있습니다.

전압 측정방법

전기테스터기의 다이얼을 ~V 또는 – V로 다이얼을 변경하여 측정을 하게되는데, 교류전압의 경우 ~V로, 직류전압의 경우 -V로 맞추어 측정을 하면 됩니다.

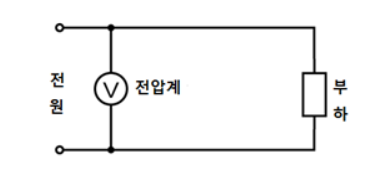

주의할것은 전압측정을 할때는 병렬로 연결하여 측정을 해야 합니다.

전류 측정방법

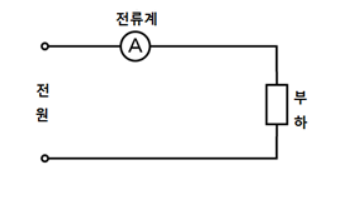

전기테스터기의 다이얼을  A 로 다이얼을 변경하여 측정을 하며 전류를 측정할때는 회로에 직렬연결을 하여서 흐르는 전류의 값을 측정 합니다.

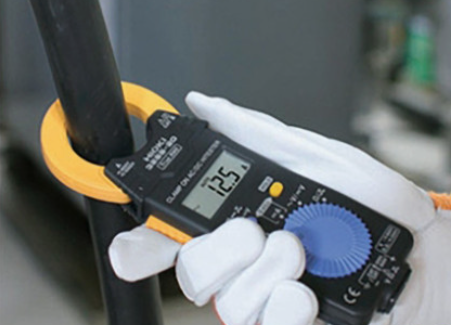

 전기가 흐르고 있는 회로의 전류를 측정하기 위해서는 회로를 개방해야 됩니다. 전원 공급이 끊어야 해서 측정을 해야 되서 측정시 불편할 수가 있습니다.  후크메터로 전류를 측정하여 전기가 흐르고 있는 전선에 후크를 걸어 전자기장을 이용하여 실시간으로 흐르고 있는 전류를 측정할 수 있습니다.
