전기 회로에서 꼭 알고 있어야 되는 키르히호프의 법칙

키르히호프의 법칙이란 구스타프 키르히호프(Gustav Kirchhoff)가 구한 전기 회로에 대한 법칙이다.

키르히호프의 전기회로 법칙은 1845년 구스타프 키르히호프가 처음으로 기술한 전기회로에서의 전하량과 에너지 보존을 다루는 2개의 이론식이다.

이 이론식은 전기공학분야에서 폭넓게 사용되고 또한 줄여서 키르히호프의 규칙(Kirchhoff's rules)또는 키르히호프의 법칙이라 불린다.

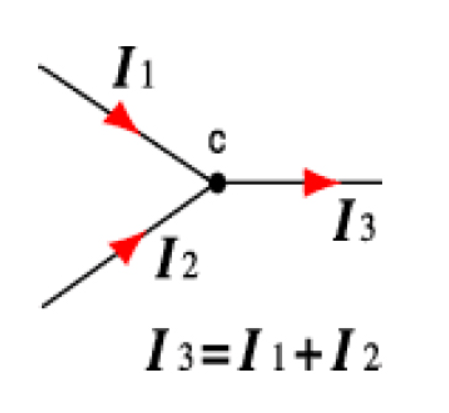

제 1법칙은 회로망속의 임의의 점에 흘러 들어가는 전류와 흘러나오는 전류의 합은 0이다.

이것을 식으로 나타내면 ΣI = 0이 된다.

​

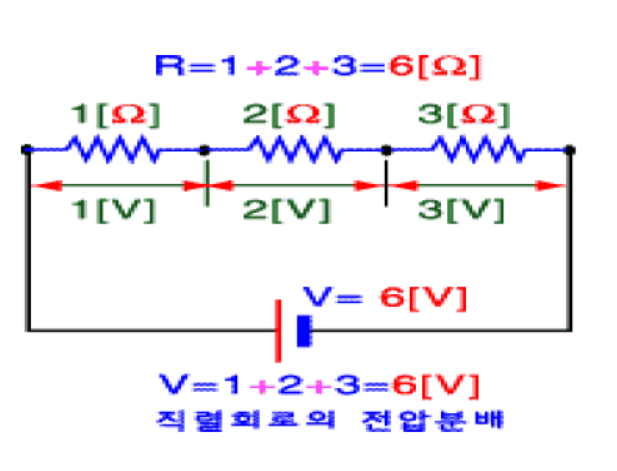

제 2법칙은 키르히호프의 루프의 법칙!

폐쇄된 회로의 인가된 전원의 합과 분배된 전위의 차의 합은 그 루프 안에서 등가한다.



하나의 루프안에서 도체에 인가된(-걸린) 전압의 대수의 합과 그 루프에 인가한(공급된) 전체 전원 대수의 합은 같다.

이것을 식으로 나타내면 ΣE = ΣIR이 된다.
