자기 유지 회로 "자동제어 회로 에서 가장 중요함"

전기릴레이를 이용한 전기회로 중 가장 사용 빈도수가 높고 가장 중요한 회로라고 말하면 자기 유지회로라고 말할 수 있습니다.

자기 유지회로만 제대로 이해하고 사용할 수 있어도 자동화 장치에 필요한 회로 "공부의 절반은 완수" 했다고 할 수 있습니다.

그 만큼 자기 유지회로는 중요하고 핵심입니다. 꼭 알아 두세요!

자기 유지회로는 동작조건에 따라 '리셋(RESET) 우선 자기 유지회로' 와 '셋(SET) 우선자기유지회로' 로 구분합니다.

리셋 우선 자기유지회로의 동작 순서

1) 초기상태

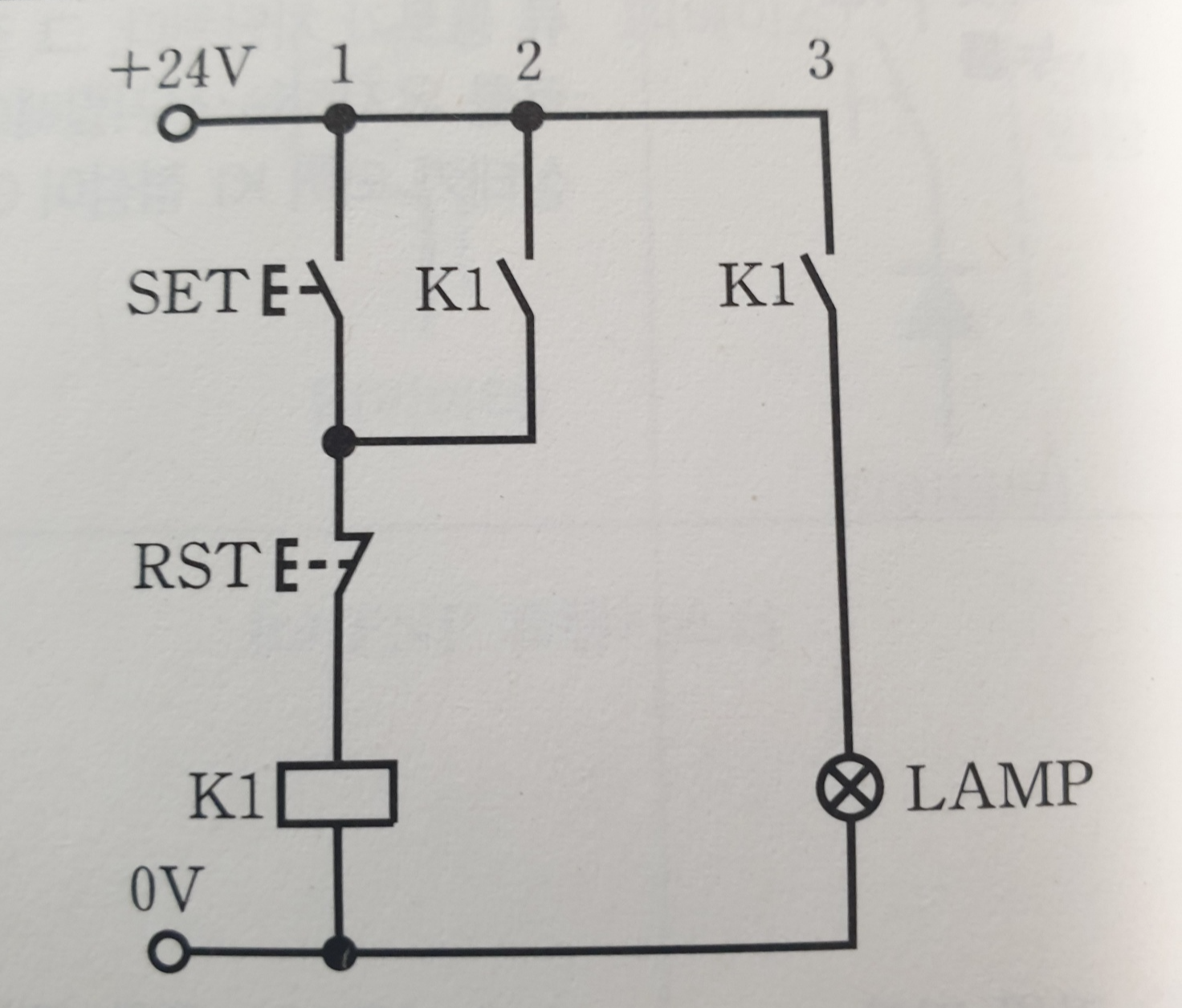

초기에 셋과 리셋 버튼은 눌리지 않은 상태이고, 릴레이 K1은 OFF 된 상태이다.

2) 셋 버튼 누름

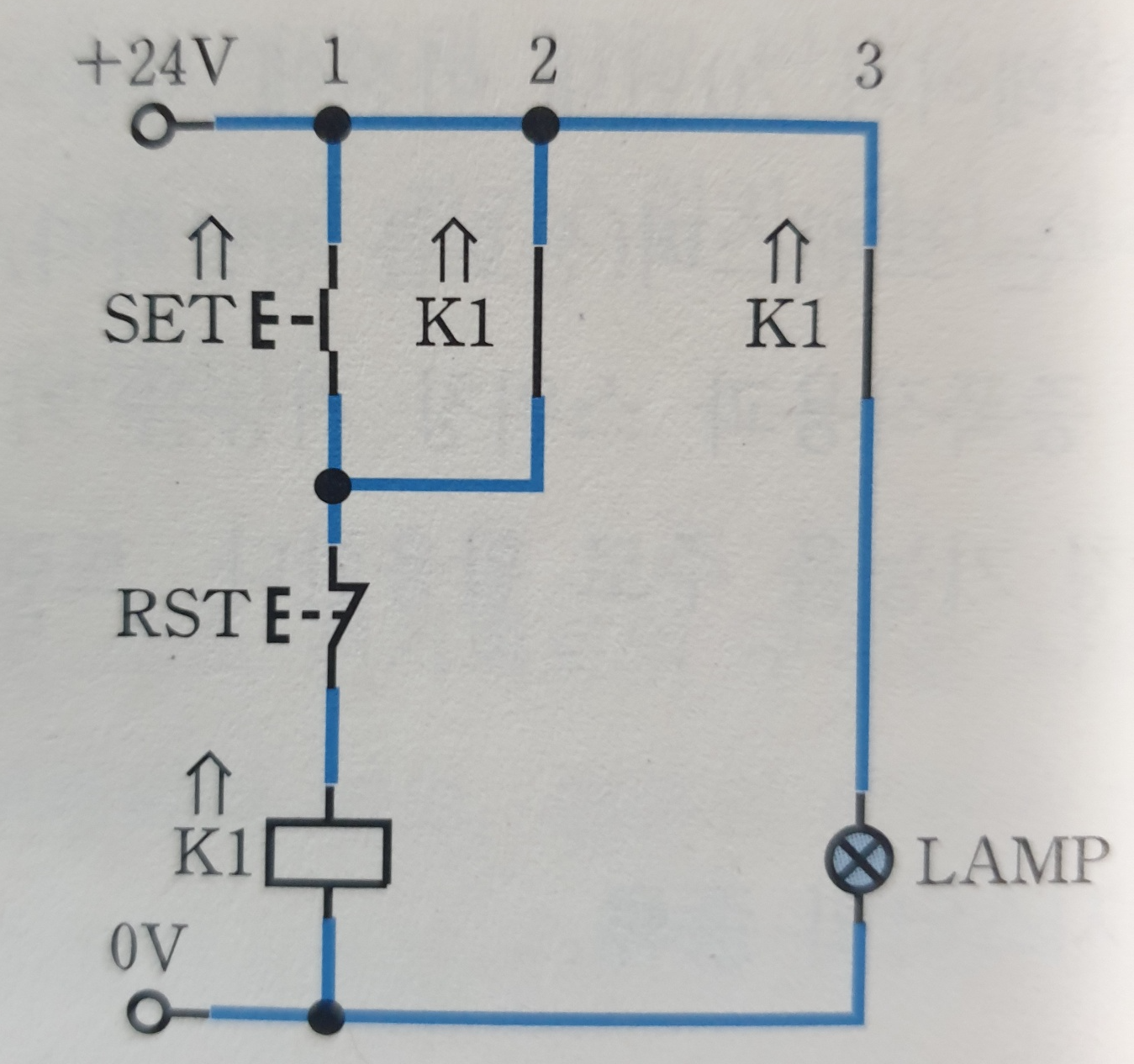

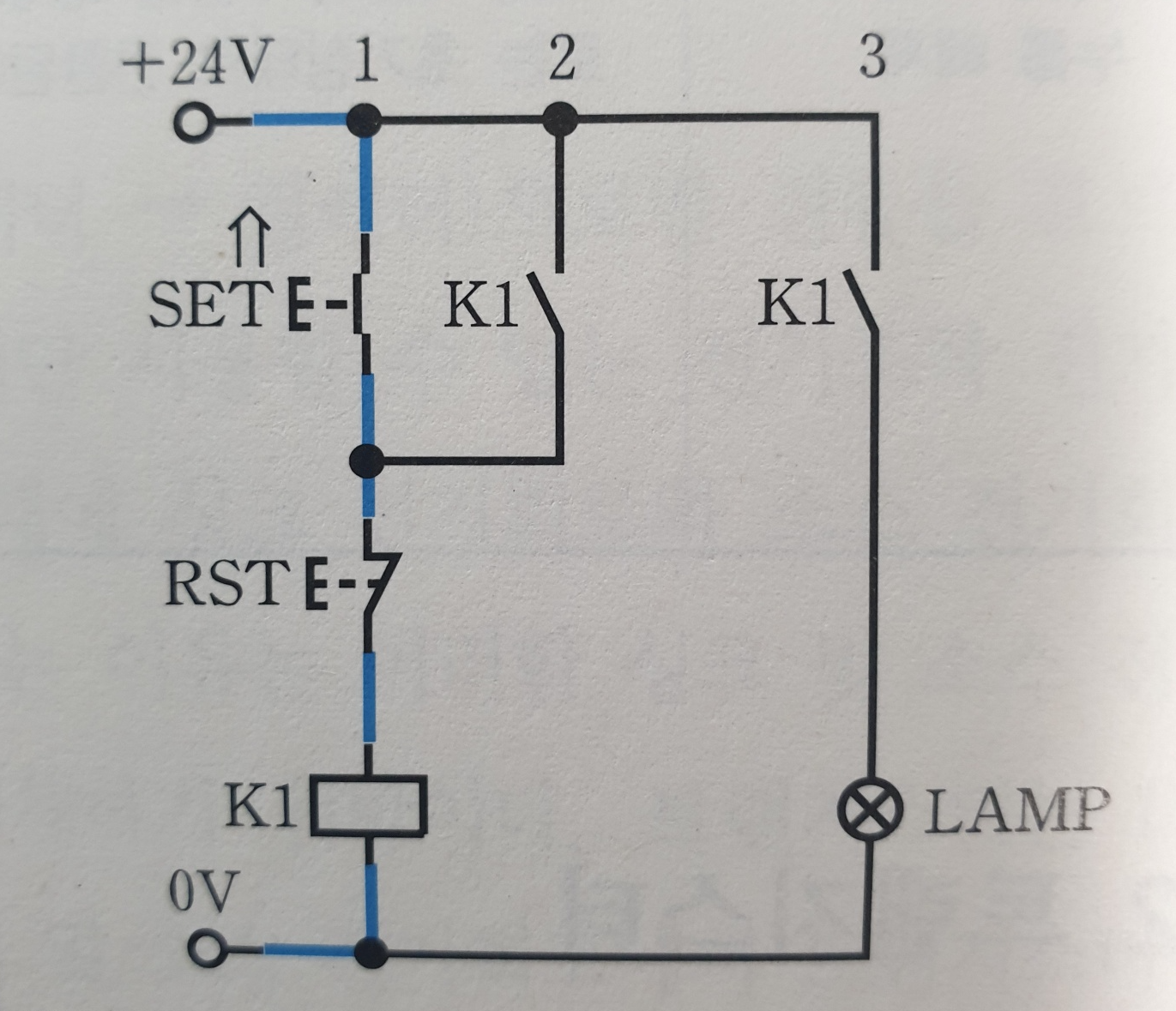

셋 버튼을 누르면, 전기릴레이 코일에 전류가 흐르면서 전기리레이의 전자석이 작동된다.

3) 전기릴레이 동작

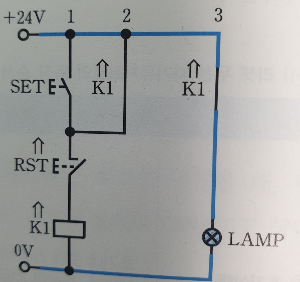

전기릴레이 코일에 전류가 흘러 전자석이 동작하면, 전기릴레이의 접점이 ON 되어 자기 유지를 위한 K1 접점과 램프 점등을 위한 K1 접점이 동시에 ON 되고 램프가 점등된다.

4) 셋 버튼 누름 해제

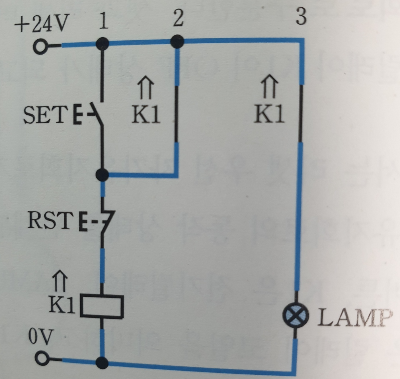

셋 버튼의 누름을 해제해도 자기 유지회로가 구성되어 있기 때문에 리셋 우선 자기유지회로는 ON 상태를 계속 유지한다.

5) 리셋 버튼 누름

자기유지회로가 ON인 상태에서 리셋 버튼을 누르면, 전기릴레이에 공급되는 전류 통로가 차단된다. 그 결과, 자기 유지회로를 유지하는 전기릴레이의 작동이 OFF 상태가 되어 K1 접점이 OFF 상태가 된다.

6) 리셋 버튼 누름 해제

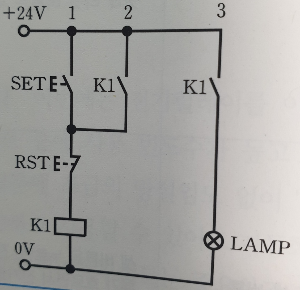

리셋 버튼의 누름을 해제하면 자기 유지회로는 초기상태로 전환된다.
