전기릴레이 (electric relay)는 전자석에 의한 철판의 흡인력을 이용해 전기 스위치의 접점을 on/off 하는 전기조작 전기스위치이다. 즉 전기릴레이는 ' 전자석으로 작동되는 여러 개의 접점을 가진 전기 스위치'라고 할 수 있다.

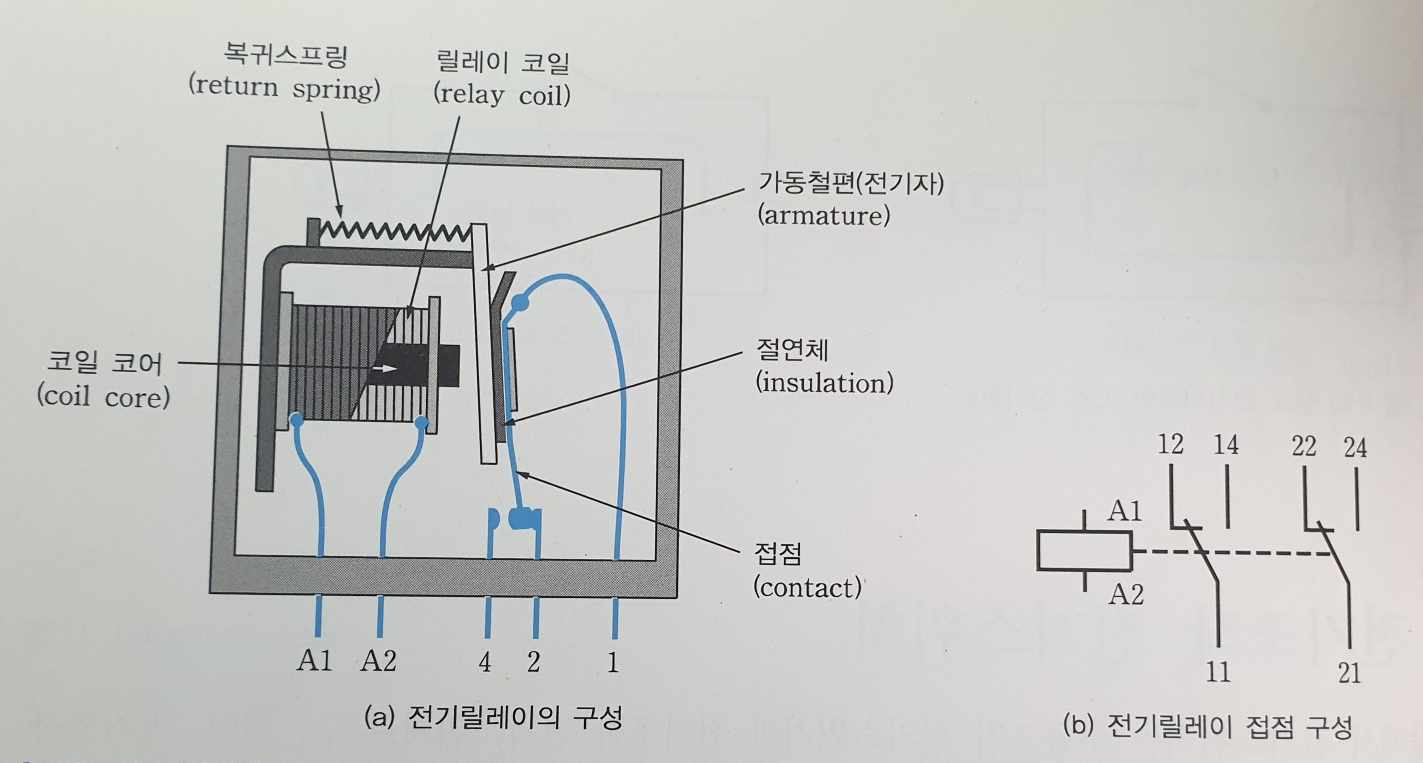

전기릴레이의 접점은 위 사진(a)과 같이 접점의 용도에 따라 1(공통), 2(b 접점), 4(a 접점)의 번호가 할당되어 있고, 한 개의 코일에 2개 또는 4대의 C접점이 동시에 작동하도록 되어 있다. 사진에서(b)의 12, 22 등의 수에서 십의 자릿수는 접점의 개수를 일의 자릿수는 접점의 용도에 대한 번호를 의미한다. 전기 릴레이는 자장을 형성시키는 코일과 전자석에 의해 작동되는 접점 및 복귀스프링으로 구성된다. A1과 A2의 릴레이 코일에 전류가 흐르면, 복귀스프링에 연결된 가동철편이 전자석의 흡인력에 의해 코일 코어 방향으로 끌려오면서 전기 접점이 on/off 동작을 하게 된다.
전기릴레이의 장점
▷다양한 동작전압으로 릴레이 코일이 제작되어 판매되기 때문에, 여러 전압에서 사용할 수 있는 릴레이를 쉽게 구입할 수 있다.
▷주위 온도의 영향을 많이 받지 않는다.
▷80℃~ - 40℃에서 원활하게 작동하므로, 실온에서 확실한 작동이 보장된다.
▷개방상태에서 접점의 거리가 트랜지스터와 달리 물리적으로 수 mm 이상 떨어져 있기 때문에 높은 전압의 전류도 접점을 이용해 on/off 할 수 있다.
▷한 개의 릴레이 코일에 독립적인 여러 개의 접점이 있기 때문에 여러 종류의 부하를 개별적으로 on/off 할 수 있다.
▷릴레이 코일에 의해 동작되는 접점은 릴레이 코일 전원과 전기적으로 절연된 접점이기 때문에 릴레이 코일의 동작전압과 접점의 on/off 제어전압이 서로 달라도 된다.
전기릴레이의 단점
▷상시 열림형 접점은 아크(arc)나 산화에 의해 마모되기 쉽다.
▷트랜지스터에 비해 큰 공간이 필요하다.
▷개폐 시 "딱딱" 하는 소음이 발생한다.
▷계폐 시간이 3~17ms로 제한된다.
▷접점이 오염(먼지)에 영향을 받으면 오작동을 일으키기 쉽다.
전기릴레이의 기능
증폭
전기릴레이의 증폭 기능은 수십~ 수백 mA의 작은 전류를 이용해 전기릴레이의 전자석 코일을 동작시킨 후, 전자석에 의해 동작하는 접점을 사용해서 수십~ 수백 A의 큰 전류가 필요한 부하를 동작시키는 방법을 의미한다.
교환
전기릴레이의 교환 기능은 서로 다른 전압으로 전기제품을 동작시킬 때 사용하는 기능이다. AC전기는 높은 전압으로 인해 감전의 위험이 있기 때문에, 사람이 조작하는 전기회로는 감점의 위험이 없는 DC24V로 동작하게 하고, AC220V로 제어해야 하는 전기장치는 교환 기능을 통해 릴레이 접점을 이용한다.
신호전달
전기릴레이의 신호전달 기능은 릴레이를 이용한 전기시퀀스 회로를 구성할 때, 릴레이 접점을 이용해서 다른 전기회로에 현재 동작 중인 전기릴레이의 on/off 상태를 전달하는 것이다.
☞ 릴레이를 이용한 자기 유지 회로 "자동제어 회로 에서 가장 중요함"
