자동 제어에 사용되는 자재

퓨즈(fuse)

• 허용전류 이상의 과도한 전류가 흐르지 못하도록 자동적으로 차단하는 장치로, 과전류에 의해 발생하는 열로 퓨즈가 녹아서 끊어진다.
• 퓨즈는 차단기와 같은 역할을 한다. 차단기는 떨어졌을 때 올려주면 되고 퓨즈는 새것으로 교체해 주면 된다.
• 약어 F 이고 개방형과 포장형을 나타낸다.

퓨즈의 끊어지는 원인

- 갈아 끼우자 마자 나갈 때는 기계 내부의 합선으로 인해 퓨즈가 단락 된 것이다.

- 일정시간이 운영후 나갈 경우 용량 부족이거나 사용 중 기계 내부 합선에 단란된 것이다.



비상스위치(emergency switch)

 산업현장에서 기계를 동작시킬 때 어떤 불의의 사고를 방지하기 위해 비상으로 정지를 제어하는 목적으로 사용된다.

반응형

파일럿램프

- 파일럿램프의 색깔에 따라 정해진 규칙에 알린다.

• WL(white lamp, 백색)

전원표시, 차단기를 올리면 램프가 바로 들어오면 전원이 정상적으로 투입됨을 알림.

• RL(Red Lamp, 적색)

운전(=기동), 버튼을 눌러 운전 중임을 나타냄.

• GL(Green Lamp, 녹색)

정지, 회로가 풀려 정지된 상태를 나타냄.

• OL(Orange Lamp, 오렌지색)

경보, 어떤 기계적 시스템에 이상이 생겼음을 알리는 경보 표시용임.

• YL(Yellow Lamp, 황색)

고장, 기계적 시스템이 고장 났음을 알림.



버저

버저는 사용전압 및 사이즈가 여러 가지이므로 사용용도에 맞는 제품을 선택해야 함.

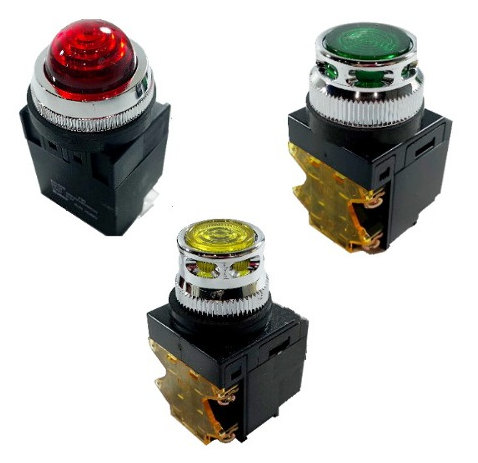

푸시버튼

버튼과 램프 기능이 결합된 제품이다.

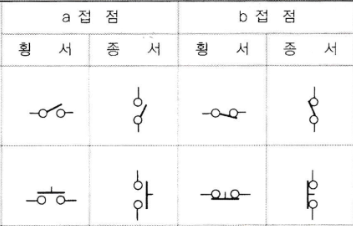

기호는 a접점과 b접점의 원리는 모든 계기류에 공통으로 적용됨.

셀렉터 스위치

기호는 푸시버튼과 비슷하다.

리밋 스위치(limit switch)

- 푸시 버튼은 원리와 같다. 푸시버튼은 손가락으로 누르지만, 리밋 스위치는 어떤 기계적 장치나 물건이 레버를 움직임으로써 접점이 작동한다.

- 주로 기계적인 움직임을 체크하여 동작을 제어하는 데 쓰이는 스위치이다.

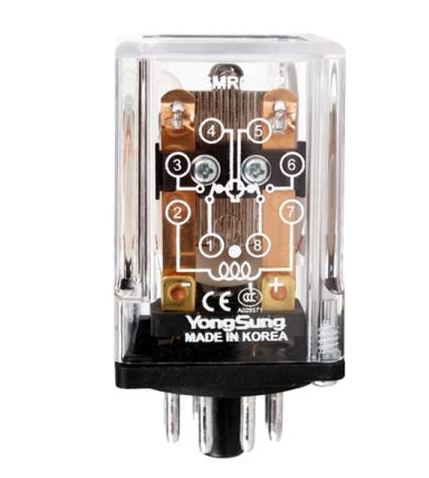

릴레이(relay) 자세히 알아보기 ☞  자동 제어부품 전기 릴레이relay (계전기)

 코일이 감긴 철심에 전류를 흘리면 철심이 전자석이 되는 원리를 이용한 것으로 거의 모든 가전제품, 통신기기에 적용되는 범용부품입니다.

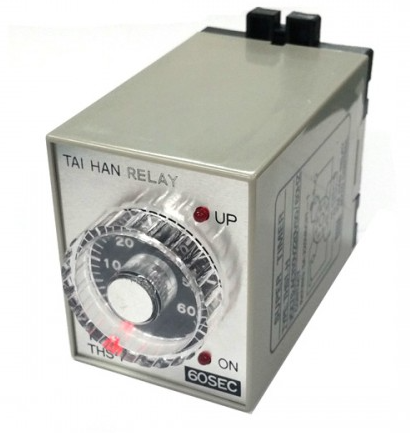

타이머(timer)

 전기적 또는 기계적 입력을 부여하면, 이미 정해진 시한이 경과한 후에 그 접점이 폐로 또는 개로 하는 것으로서 인위적으로 시간 지연을 만들어 내는 한시 계전기입니다
